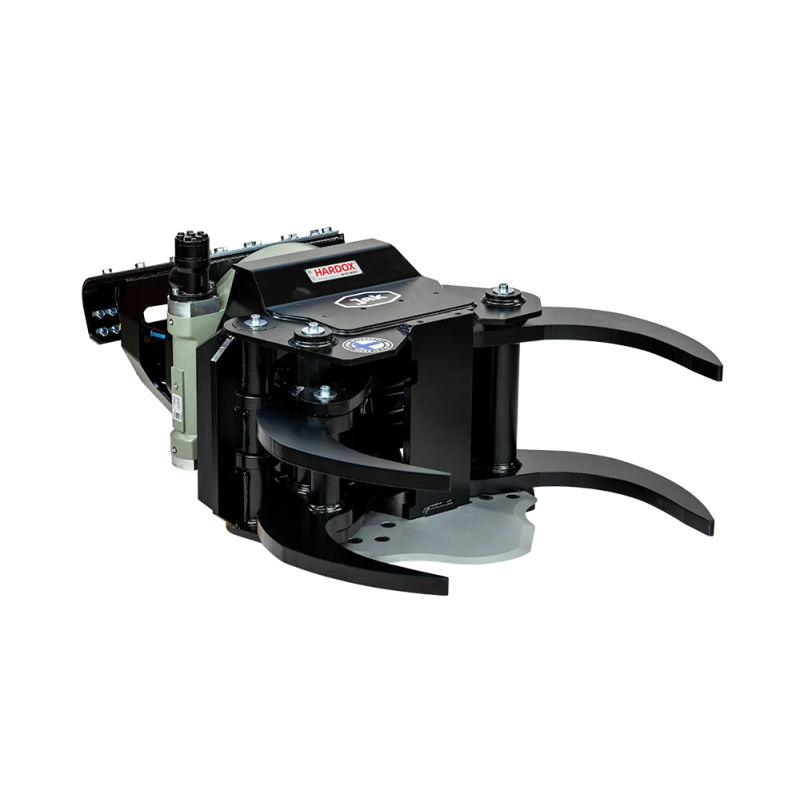

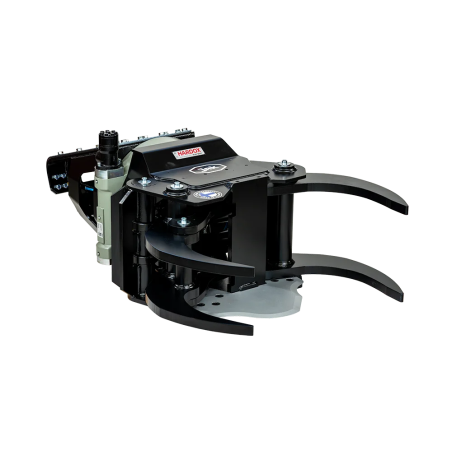

Grappin coupeur JAK 200R GEN4 pour pelle 1,8 à 5 t
Le JAK 200R GEN4 est un grappin coupeur à couteau pour pelle de 1,8 à 5 tonnes. Il coupe jusqu’à 20 cm de diamètre et retient le bois pour le déposer ou le charger. La série R peut recevoir une rotation hydraulique à 360° ; le rotateur et l’attache se choisissent selon le montage. JAK annonce un poids de 140 kg pour le grappin.
Compatibilité machine
Mini-pelle
Mini-pelle
Usage
Charger
Couper
Description
Couper et orienter le bois avec une petite pelle
Le JAK 200R GEN4 s’adresse aux pelles de 1,8 à 5 tonnes. Il coupe les tiges jusqu’à 20 cm de diamètre, les retient puis permet de les déposer ou de les charger. La lame amovible laisse aussi utiliser le grappin pour manipuler le bois.

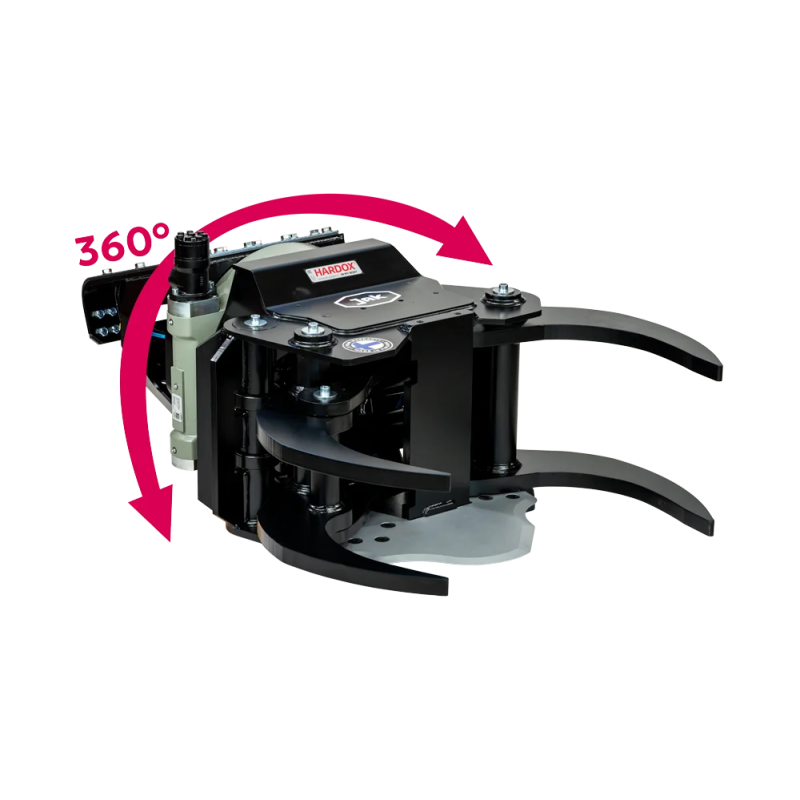

La série R peut recevoir une rotation hydraulique à 360°. Le rotateur visible sur la photo et l’attache sont à choisir selon la pelle : nous vérifions avec vous le montage et les circuits disponibles avant de définir la configuration. Le corps est réalisé en acier Hardox.
Les points à vérifier sur votre pelle
JAK annonce un débit hydraulique de 30 à 80 l/min et une ouverture de 600 mm. La page produit indique une pression de 160 à 300 bar ; la valeur doit être confirmée pour votre montage. Le collecteur de tiges, les commandes et les autres accessoires se choisissent selon les travaux prévus.
Fiche technique
Avantages du Grappin coupeur JAK 200R GEN4 pour pelle 1,8 à 5 t
- Coupe annoncée jusqu’à 200 mm.
- Rotation hydraulique à 360° disponible pour orienter la prise.
- Lame amovible et corps en acier Hardox.
Options
Rotation à 360°
Oriente le grappin autour de son axe pour placer le bois sans repositionner la pelle.
Collecteur Gen2
Il garde plusieurs petites tiges en prise avant de les déposer ensemble. Il faut prévoir la commande hydraulique adaptée.
Mâchoire à trois doigts
Une autre prise que la mâchoire standard à deux doigts, pour mieux tenir le bois pendant la coupe et la manutention.
Support d’abattage
Augmente la hauteur d’appui sur l’arbre pour mieux le guider au moment de la coupe.
Vanne 6/2
Permet de commander une fonction hydraulique supplémentaire, notamment le collecteur. Le modèle se choisit selon le circuit de la pelle.
Talon de protection
Ajoute un point d’appui à l’arrière et protège le grappin lors des contacts avec le sol.
Tableau des caractéristiques
| Caractéristique | JAK 200R GEN4 |
|---|---|
| Pelle annoncée par JAK | 1,8 à 5 t |
| Diamètre de coupe | 200 mm |
| Poids du grappin | 140 kg |
| Hauteur | 400 mm |
| Ouverture | 600 mm |
| Pression annoncée sur la page produit | 160 à 300 bar |
| Débit d’huile | 30 à 80 l/min |
| Rotation | 360° disponible selon montage |
